Aufmaßhinweise
Allgemeine Grundlagen
Alle Angaben sind immer von innen gesehen!
Der Standort beim Aufmaß ist innen vor dem Fenster. Alle Angaben wie links, rechts, oben und unten orientieren sich daran.
An mehreren Stellen messen!
Maßtoleranzen im Fenster sind nicht selten.
Für das beste Ergebnis daher immer an mindestens drei Stellen die Höhe und die Breite messen. Bei der Bestellung die kleinste gemessene Breite bzw. Höhe berücksichtigen!
Einbautiefe (ET)
Die Einbautiefe ist die benötigte Tiefe des Glasfalzes für den Einbau der Anlage. Sie ergibt sich aus der Faltenbreite des Stoffpakets von 20 bzw. 32 mm und dem ggf. benötigten Hinterlüftungsabstand (HA).
Montage in schräger Glasleiste
Für eine bessere Bedienbarkeit empfehlen wir die Verwendung von Füllkeilen.
Montagetiefe (MT)
Die Montagetiefe gibt den Punkt der Verschraubung an und sollte mind. 18 mm betragen. Schraublöcher bitte vorbohren.
Hinterlüftungsabstand (HA)
| Stoffe |
Senkrechtfenster |
Dachflächenfenster |
Plafond-Fenster |
| Transparente und dichte Stoffe |
mind. 3 mm |
mind. 10 mm |
mind. 100 mm |
| Abdunkelnde Stoffe |
mind. 5 mm |
mind. 10 mm |
mind. 100 mm |
Zudem sollten bei Plafond-Anlagen oben und unten je 50 mm Freiraum zur Hinterlüftung der Glasscheibe berücksichtigt werden. Wir empfehlen zur Verbesserung der Hinterlüftung den Einsatz der Distanzblock Nr. 78130.
Wichtiger Hinweis:
Bitte prüfen Sie, ob ggf. spezielle Verglasungen vorhanden sind, bei denen aufgrund der Herstelleranweisung größere Montageabstände berücksichtigt werden müssen. Verglasungen, die keine oder nur sehr geringe Wärmetransmission von innen nach außen zulassen, werden stärker erwärmt und sollten durch Distanzblöcke stärker hinterlüftet werden. Ggf. ist eine Montage vor dem Glasfalz auf dem Fensterrahmen zu empfehlen.
Aufmaß für die Montage zwischen den Glasleisten
Montagetiefe (MT)
Die Montagetiefe gibt den Punkt der Verschraubung an und sollte min. 15 mm betragen.
Hinterlüftungsabstand (HA)
Zur Hinterlüftung der Anlage empfehlen wir einen zusätzlichen Abstand zwischen Scheibe und Stoffpaket:
abdunkelnde Stoffe min. 5 mm
alle anderen Stoffe min. 3 mm
Bestellmaße gerade Glasleisten:
Bestellbreite (B) = lichtes Scheibenmaß inkl. Gummi-/Silikondichtung abzgl. 5 mm
Bestellhöhe (H) = lichtes Scheibenmaß inkl. Gummi-/Silikondichtung keine Abzüge
Bestellmaße schräge Glasleisten:
Bestellbreite (B) = lichtes Scheibenmaß inkl. Gummi-/Silikondichtung keine Abzüge
Bei leichter Schräge empfehlen wir 3 mm Abzug
Bestellhöhe (H) = lichtes Scheibenmaß inkl. Gummi-/Silikondichtung keine Abzüge
Aufmaß für die Montage auf dem Fensterflügel
Achtung: Fensterbeschläge beachten!

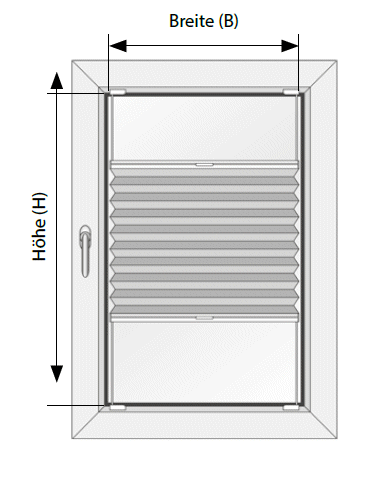

Montage mit Glasleistenwinkel, Beispiel: nur BB 24
Bestellmaße Montage mit Glasleistenwinkel:
Breite (B) = Außenkante Glasleiste abzgl. 3 mm
Höhe (H) = Außenkante Glasleiste abzgl. 20 mm
Montage mit Winkel, Beispiel: BB 24
Bestellmaße Montage mit Winkel:
Breite (B) = gewünschte Breite inkl. Überstand
Höhe (H) = gewünschte Höhe inkl. Überstand
Montage mit Klemmträger, Beispiel: BB 24
Bestellmaße Montage mit Klemmträger:
Breite (B) = gewünschte Breite inkl. Überstand
Höhe (H) = Flügelhöhe abzgl. 10 mm
Montage mit Winkelsticker, Beispiel: nur BB 24
Bestellmaße Montage mit Falzklemmträger für BB 24:
Breite (B) = gewünschte Breite inkl. Überstand
Höhe (H) = Flügelhöhe abzgl. 44 mm
